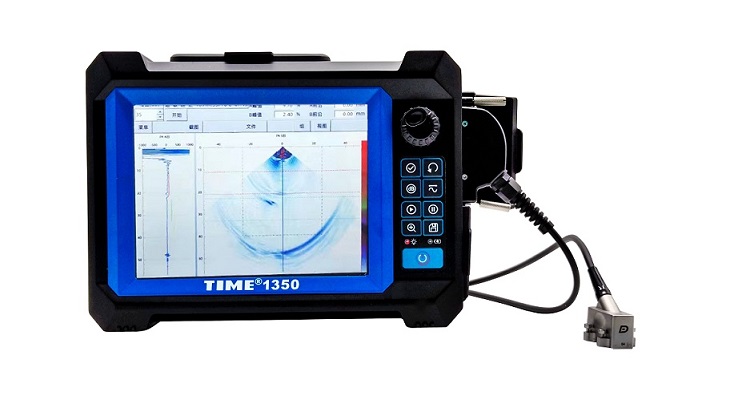

TIME1350相控陣超聲波檢測儀

TIME1350相控陣超聲波檢測儀

產品名稱: TIME1350相控陣超聲波檢測儀

上架時間:2022.10.16

品牌名稱:時代

售前咨詢:  400-860-1787

產品優勢:

全國博士后流動站

國內外市場占有率高

國內先進的儀器制造企業



1 新品簡介

TIME1350 相控陣超聲檢測儀是公司首款相控陣超聲檢測儀。


儀器帶有 16 通道 64 陣元的相控陣超聲和 3 通道分時復用的常規超聲。相控陣超聲支持線掃、扇掃和實時全聚焦成像;高達 2ns 的相控延遲精度保障了成像質量;成像數據采用實時包絡處理,輔助多種圖像補償技術,成像效果優異。常規超聲通道支持 TOFD 檢測。


儀器配備 8.4 寸彩色液晶顯示屏,支持按鍵 + 撥輪 + 觸控多種操控;本機具備大容量存儲,可外擴 TF 卡存儲;具備以太網、 USB 、 HDMI 等接口,具備較強的數據處理、互聯互通、人機交互能力,具備良好的擴展性。


TIME1350 相控陣超聲檢測儀符合下列標準:

GB/T 42399.1-2023 無損檢測儀器 相控陣超聲設備的性能與檢驗 第 1 部分:儀器

ISO 18563.1-2022 無損檢測 相控陣超聲設備的性能與檢驗 第 1 部分:儀器

NBT 47013.15-2021 承壓設備無損檢測 第 15 部:相控陣超聲檢測



2 產品特點

      便攜輕薄,功能強大

      16 通道 64 陣元 的相控陣超聲檢測單元,可實現實時全聚焦成像

      3 通道 的常規超聲單元,可實現 TOFD 檢測

      2ns 相控延遲精度

      相控陣成像采用實時包絡等多種圖像補償技術,成像效果優異

      獨有的三倍孔徑功能顯著提升空間分辨率

      相控陣采用雙極性方波脈沖發射器





4 技術參數



基本規格



產品外型尺寸( mm

280x190x65



電池類型

鋰離子充電電池, 11.1V



電池工作時間( h

5



操控

按鍵 + 撥輪 + 觸摸



防護等級

設計滿足 IP65







顯示及存儲



顯示屏類型

彩色顯示屏,觸摸屏



顯示屏尺寸

8.4



顯示屏分辨率

800x600



存儲介質

SD 卡存儲或 USB 擴展存儲設備







輸入輸出



USB 接口

4 個 USB2.0



以太網

千兆 以太網



視頻輸出

1 個 HDMI



編碼器接口

2 軸正交編碼器



數字輸入輸出

4 輸入 4 輸出







波束成型

PA

UT



通道數

16

3 發射, 1 接收分時復用



晶片數量

64

無效



聚焦法則

512

無效



發射延遲范圍

0~16us ,步距 2ns

無效



接收延遲范圍

0~16us ,步距 2ns

0~3000us ,步距 8ns



掃查類型

線掃、扇掃、 TFM

可支持 TOFD 檢測









脈沖發生器

PA

UT



脈沖形狀

雙極性方波脈沖

負方波脈沖



脈沖電壓

最大 +-100V

100~400V , 10V 步距



脈沖寬度

32~1000ns

32~1000ns ,步距 8ns



脈沖上升下降時間

不大于 10ns

不大于 10ns



輸出阻抗

不大于 50 歐姆

不大于 50 歐姆



重復發射頻率

最高 10kHz

最高 4kHz









接收器

PA

UT



增益范圍

0~80dB , 0.1dB Step

0~110dB , 0.1dB Step



系統帶寬

0.5~15MHz(-3dB)

0.5~20MHz(-3dB)



垂直線性誤差

± 2%

± 2%



放大器精度( dB

20dB 內 +-1dB

20dB 內 +-1dB



動態范圍( dB

70

100









數據采集及處理

PA

UT



采樣率

最高等效至 125MHz

最高等效至 250MHz



采樣點數

4096 點

16384



平均次數

無

無、 2 4 、 8 、 16 32 64 、 128



檢波

正半波、負半波、全波、射頻

正半波、負半波、全波、射頻



濾波頻帶

8 種濾波頻帶可選

8 種濾波頻帶可選





5 基本配置

»     相控陣超聲檢測儀 1 臺

»     充電電池 1

»     適配器 1 個

»     說明書 1



6 選購件

»     相控陣探頭 5L16-0.6x10

»     相控陣探頭 5L64-0.6x10

»     相控陣探頭 2.5L16-1.0x10

»     相控陣探頭 10L16-0.3x5

»     楔塊 Sxx-N0L

»     楔塊 Sxx-N55S

»     楔塊 Sxx-N60L

»     直探頭 \2.5MHz\ φ 20\Lemo00 插頭

»     斜探頭 \5MHZ\8 × 9\K2\Lemo00 插頭
